Получил заказ через сайт ПРОФИ.РУ. Техзадание и протоколы выкладываю в паблик с разрешения заказчика.

При проведении наладочных работ возникают вопросы, которые не могу решить. Задаю вопросы и получаю ответы

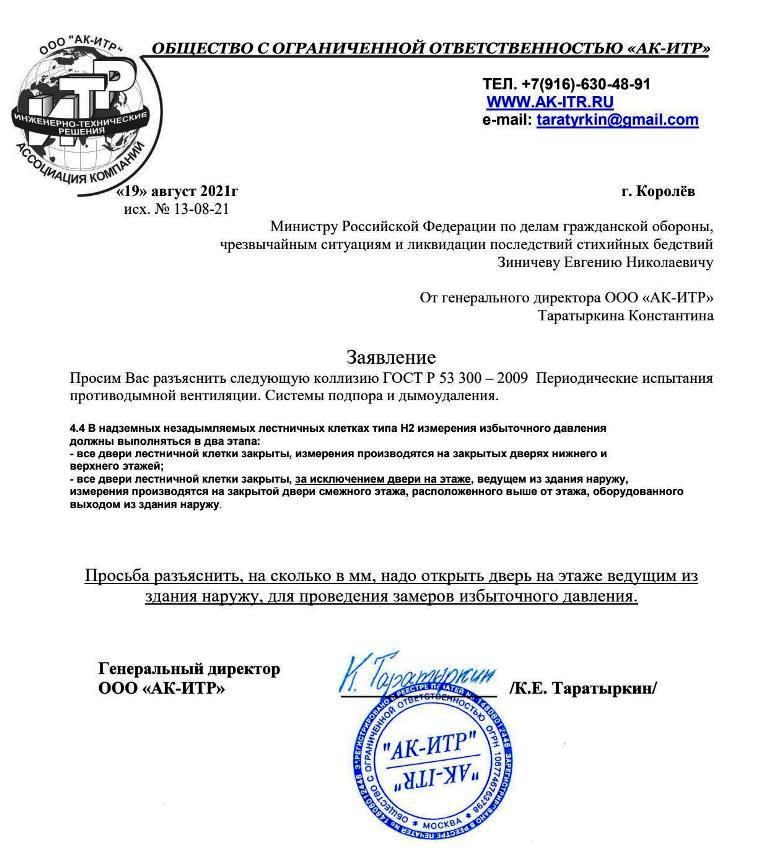

«19» август 2021г г. Королёв
исх. № 13-08-21
Министру Российской Федерации по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации последствий стихийных бедствий
Зиничеву Евгению Николаевичу

От генерального директора ООО «АК-ИТР»
Таратыркина Константина

Заявление
Просим Вас разъяснить следующую коллизию ГОСТ Р 53 300 – 2009 Периодические испытания противодымной вентиляции. Системы подпора и дымоудаления.
Просьба разъяснить, на сколько в мм, надо открыть дверь на этаже ведущим из здания наружу, для проведения замеров избыточного давления.

Получил отве:

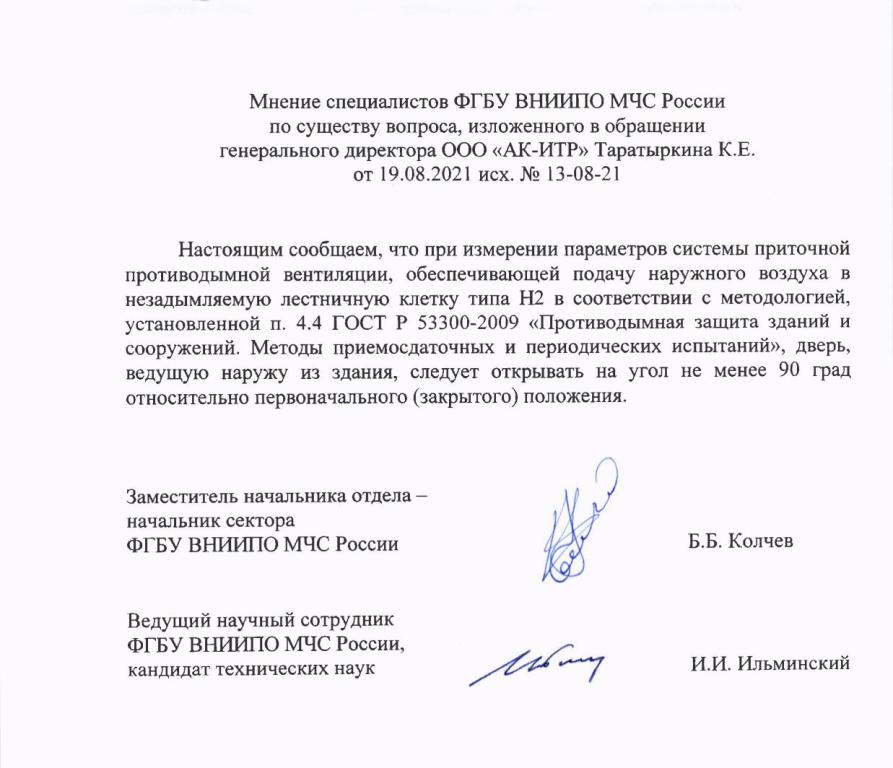

Мнение специалистов ФГБУ ВНИИПО МЧС России по существу вопроса, изложенного в обращении генерального директора ООО «АК-ИТР» Таратыркина К.Е. от 19.08.2021 исх. № 13-08-21
Настоящим сообщаем, что при измерении параметров системы приточной противодымной вентиляции, обеспечивающей подачу наружного воздуха в незадымляемую лестничную клетку типа Н2 в соответствии с методологией, установленной п. 4.4 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний», дверь, ведущую наружу из здания, следует открывать на угол не менее 90 град относительно первоначального (закрытого) положения.

Заместитель начальника отдела -
начальник сектора
ФГБУ ВНИИПО МЧС России Б.Б. Колчев

Ведущий научный сотрудник ФГБУ ВНИИПО МЧС России, кандидат технических наук И.И. Ильминский

Министру Российской Федерации по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации последствий стихийных бедствий
Зиничеву Евгению Николаевичу

От генерального директора ООО «АК-ИТР»
Таратыркина Константина

Заявление на разъяснение

Просим Вас разъяснить следующую коллизию ГОСТ Р 53 300 – 2009 Периодические испытания
противодымной вентиляции. Системы подпора и дымоудаления.4.10 Для определения скорости истечения воздуха через открытый дверной проем тамбур-
шлюза измерения должны производиться на воздухоприточном устройстве системы приточной
противодымной вентиляции. Допускается производить вышеуказанные измерения в сечении канала трубкой Пито в соответствии с положениями ГОСТ 12.3.018.

Просьба разъяснить, замеры скоростью истечения воздуха Параметр 8, выполняются согласно пункта 4.10 или анемометром в сечении открытой двери.

ГОСТР 53300—2009
ПРОТИВОДЫМНАЯ ЗАЩИТА ЗДАНИЙ И СООРУЖЕНИЙ
Методы приемо-сдаточных и периодических испытаний
4.4 В надземных незадымляемых лестничных клетках типа Н2 измерения избыточного давления должны выполняться в два этапа:
- все двери лестничной клетки закрыты, измерения производятся на закрытых дверях нижнего и верхнего этажей;
- все двери лестничной клетки закрыты, за исключением двери на этаже, ведущем из здания наружу, измерения производятся на закрытой двери смежного этажа, расположенного выше от этажа, оборудованного выходом из здания наружу.

Пример.

Министру Российской Федерации по делам гражданской обороны,
чрезвычайным ситуациям и ликвидации последствий стихийных бедствий Зиничеву Евгению Николаевичу

От генерального директора ООО «АК-ИТР»
Таратыркина Константина

Заявление
Просим Вас разъяснить следующую коллизию ГОСТ Р 53 300 – 2009 Периодические испытания противодымной вентиляции. Системы подпора и дымоудаления.

4.4 В надземных незадымляемых лестничных клетках типа Н2 измерения избыточного давления
должны выполняться в два этапа:
- все двери лестничной клетки закрыты, измерения производятся на закрытых дверях нижнего и
верхнего этажей;
- все двери лестничной клетки закрыты, за исключением двери на этаже, ведущем из здания наружу,
измерения производятся на закрытой двери смежного этажа, расположенного выше от этажа, оборудованного
выходом из здания наружу.

Просьба разъяснить, на сколько в мм, надо открыть дверь на этаже ведущим из здания наружу, для проведения замеров избыточного давления.

С разрешения автора, публикую статью на сайте

Чем плох ГОСТ 12.3.018-79
Координаты точек измерения давления и скоростей в воздуховодах
Отсутствует методика, увеличения сетки точек измерения.
2 АППАРАТУРА
Пункт 2 устарел, представлено только аналоговое оборудование, актуальное для написания ГОСТ 12.3.018-79
температуру воздуха в рабочей зоне помещения ta, °С; - Зачем данный замер?
Примечания:
1. Измерения статического или полного давлений производят при определении давления, развиваемого вентилятором, и потерь давления в вентиляционной сети или на ее участке.
2. Значение полного (р, кПа, кгс/м2) и статического (рs, кПа, кгс/м2) давлений представляют собой соответствующие перепады полных и статических давлений потока с барометрическим давлением окружающей среды. Перепад считается положительным, если соответствующее значение превышает давление окружающей среды, в противном случае р и рs — отрицательны.
На мой взгляд необходим чертёж, для пояснения.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
Делается в автоматическом режиме во всех современных приборах
Пункты с 5.10 по 5.17 невозможно осмыслить без чертежей.

ПРИЛОЖЕНИЕ
Рекомендуемое
Необходимо было заменить informative на normative, в 1979

ГОСТ 12.3.018-79 – устарел безнадёжно

Александр Мельников
